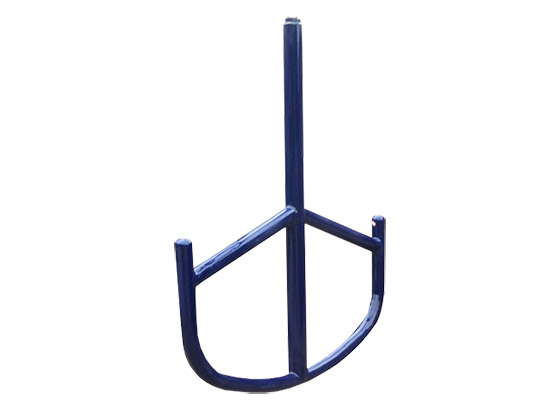

搪瓷釜搅拌器

搪玻璃设备是将含硅量高的瓷釉涂于金属表面，通过950℃搪烧，使瓷釉密着于金属铁胎表面制成。因此，它具有类似玻璃的化学稳定性和金属强度的双重优点

搅拌器是搪玻璃设备的重要部件。一支好的搅拌器不但可以大大提高搅拌效率，缩短反应时间，提高成品收率，提高产品质量等，而且还可以延长机械密封的使用寿命。

如何选择高品质搪玻璃搅拌器呢？

1）机械密封段不精加工（精磨）：经过精加工的上端机械密封段径向跳动≤0.5mm，而没有精加工的搅拌器上段径向跳动有的可达2～3mm，这会导致机械密封可靠性差，缩短使用寿命。

（2）锚式，框式搅拌器的锚翼宽度、高度、锚翼形状不符合标准。锚翼对称度差，导致动平衡差，搅拌高速旋转时下端摆动大，机械密封封不住，且使用寿命短。宽度、高度不够，搅拌效率低。

（3）叶轮式搅拌的上翅角偏差大，标准规定应为15°。上翅角15°时，搅拌效率最高。搪玻璃搅拌器叶轮在高温烧成时会变形，控制不严，偏差大，搅拌效率低。

（4）搪瓷搅拌器叶轮在高温烧成时会变形，控制不严，偏差大，搅拌效率低。

（5）搅拌器下端偏摆大。搅拌器在搪烧过程中会受温差等因素的影响，引起搅拌轴弯曲，要经过高温调直才能达到标准要求。但不少制造厂为了降低成本，减少了这道工序。这样生产出来的搅拌器由于弯曲而下端偏摆大，动平衡差。

针对以上缺陷，本网站警告各位用户外购搅拌器应注意以下几点：

（1）应选购有生产许可证的企业制造的产品。

（2）搅拌器的外形尺寸应符合现行标准的要求：搪玻璃面光亮，瓷面平整，少凹凸和铁坯压扁等成型痕迹，焊缝部分没有明显的凹凸。

（3）对于密封可靠性要求较高的设备，最好由机械密封供应商去选购搅拌器，由他来保证机械密封的可靠。

理由如下：

搅拌器是密封系统中的一个重要部件，其加工精度的高低直接影响到设备的密封可靠性。再好的机械密封，如果配套的搅拌器上端径向跳动、下端偏摆大、动平衡差，也是封不住的。即便是暂时封住了，机械密封的的使用寿命也会大大降低。搅拌器、传动装置和机械密封是一个密封整体，哪一个部件不合格，都会影响密封效果，因此，国外将搅拌器、传动装置和机械密封统称为密封体系。搪玻璃设备专用机械密封生产企业知道哪个企业生产的搅拌器质量好。

综上所述，一台优良的搪玻璃设备应该具备以下条件： b. 人孔应用人孔高颈法兰，高温强度高，变形小 c. 管口（除视镜孔外）应全部为平接口，方便配管和维修 d. 管口、人孔应与封头冲孔对接。这种对接结构非常有利于搪玻璃层质量 e. 人孔盖应为拱形盖，而不是平盖 f. 管口法兰面、高颈法兰面边缘的搪玻璃层不能有片块剥落和裂纹 g. 上接环外形状应较为规整，与夹套对接部位应无明显强行组装痕迹 h. 下接环应为U形下接环 i. 夹套进水口应装有水力喷咀 j. 夹套放气孔的结构应符合92标。

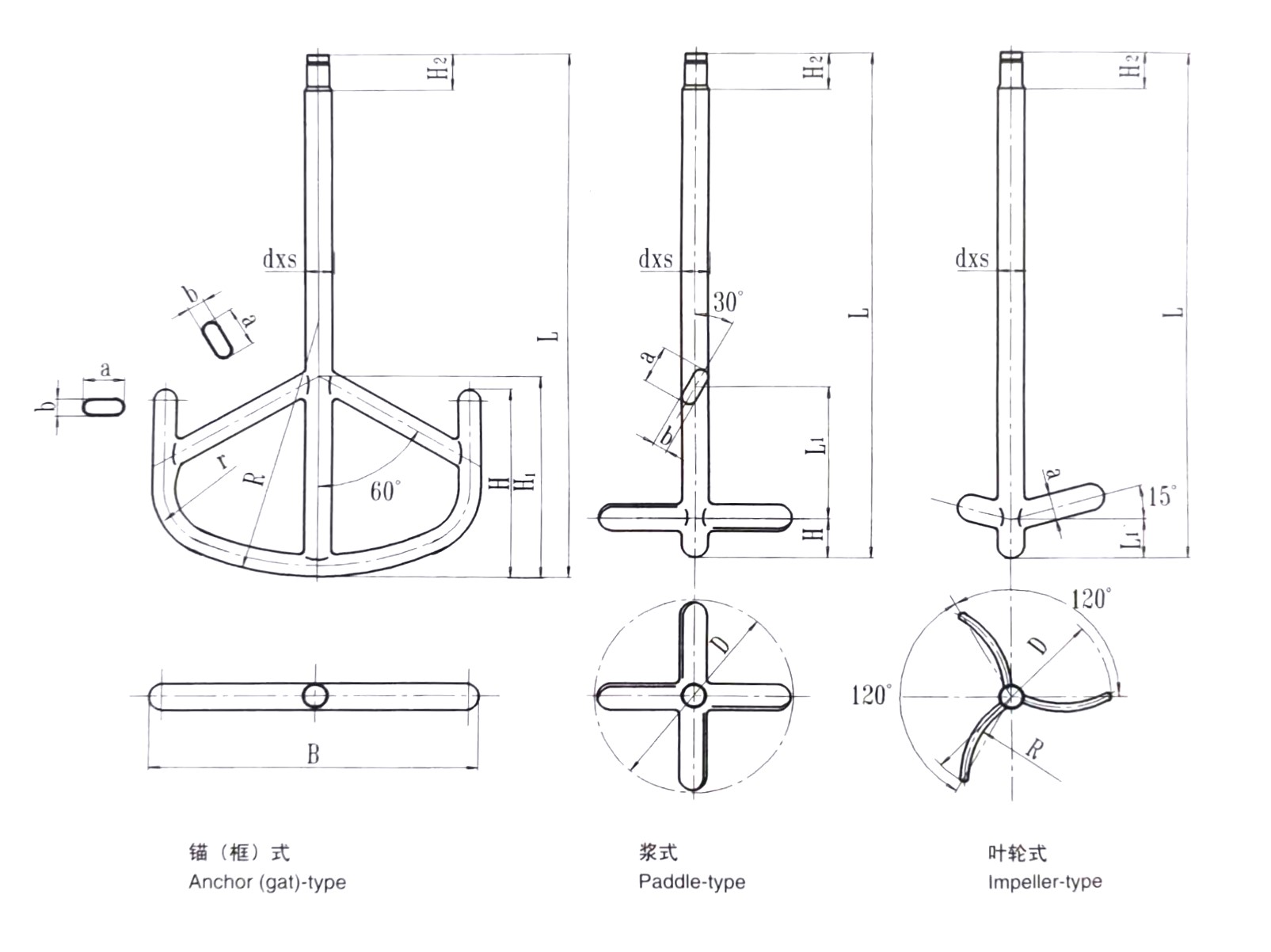

搪玻璃搅拌器示意图

搪玻璃反应釜搅拌器选型参数表（*以实物为准）
规格(L)		50	100	200	300	500	1000	1500	2000	3000	5000
锚(框)式 Anchor (gat)-type	L	880	1000	1240	1390	1620	1910	2140	2480	2500	3010
	B	420	520	620	720	810	1080	1180	1180	1440	1650
	dxs	40x4.5	40x4.5	50x4.5	65x5	65x5	80x6	80x6	80x6	95x8	95x8
浆式 Paddle-type	L	830	960	1200	1350	1540	1840	2090	2430	2500	3010
	D	300	300	400	500	500	700	750	750	900	900
	dxs	40x4.5	40x4.5	50x4.5	65x5	65x5	80x6	80x6	80x6	95x8	95x8
叶轮式 Impeller-type	L	830	960	1200	1350	1540	1840	2090	2430	2500	3000
	D	300	300	400	500	500	700	700	700	800	800
	dxs	40x4.5	40x4.5	50x4.5	65x5	65x5	80x6	80x6	80x6	95x8	95x8
