一、概述

搪瓷釜是搪瓷反应釜、搪瓷蒸馏釜、搪瓷储存釜的简称，又称搪玻璃罐或搪玻璃反应釜，搪瓷釜是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。所以，它具有玻璃的稳定性和金属强度的双重优点，搪瓷设备具有耐酸、耐碱、耐冲击和耐温变等优良性能，是一种优良的耐腐蚀设备。已广泛地应用于化工、石油、医药、农药、食品等工业。

搪瓷釜分：电加热搪瓷釜和蒸汽加热搪瓷釜。

二、搪瓷釜技术规范（请严格安装技术规范使用搪瓷釜）

1、使用压力：0.2---0.4Mpa

2、耐酸性： 对各种有机酸、无机酸、有机溶剂均有较好的抗蚀性。（腐蚀速率优等品指标为1.0g/m2.d）。

3、耐碱性： 搪玻璃对碱性溶液抗蚀性较酸溶液差。（腐蚀速率优等品指标为7.0g/m2.d）。

4、操作温度：搪玻璃设备加热和冷却时，应缓慢进行。我厂制造的搪玻璃设备使用温度为0－200℃，耐温急变性≥200℃。

5、瓷层厚度：玻璃设备的瓷层厚度0.8-2.0mm，搪玻璃设备附件的瓷层厚度0.6-1.8mm。

6、耐压电：搪玻璃具有良好的绝缘性，当搪玻璃在规定厚度内用20KV高频电火花检查瓷层时，高频电火花不能击穿瓷层。

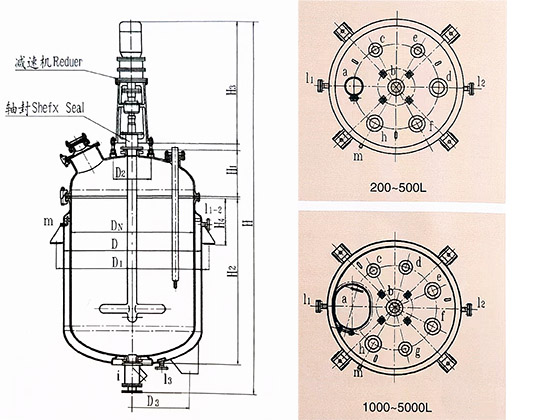

搪瓷反应釜技术参数（*以实物为准）

系列		Ｋ型搪瓷反应釜
公称容积(L)		50	100	200	300	500	1000	1500	2000	3000	5000	6300	8000	10000
实际容积(L)		70	135	250	370	590	1250	1720	2178	3229	5210	6510	8270	10300
设计压力	罐内(MPa)	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
	夹套(MPa)	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
设计温度	罐内(℃)	200	200	200	200	200	200	200	200	200	200	200	200	200
	夹套(℃)	200	200	200	200	200	200	200	200	200	200	200	200	200
传热面积(㎡)		0.34	0.66	1.26	1.75	2.64	4.54	5.77	7.23	8.61	13.3	16.3	18.2	22.4
储罐内径Dn		500	600	700	800	900	1200	1300	1300	1600	1750	1750	2000	2000
夹套内径D1		600	700	800	900	1000	1300	1450	1450	1750	1900	1900	2150	2150
罐耳支脚中心距D2(mm)		708	809	918	1029	1130	1466	1621	1658	1960	2152	2152	2403	2403
D0(mm)		380	450	500	560	630	840	910	910	1120	1200	1200	1400	1400
设备总高H(mm)		1830	1920	2160	2500	2710	3120	3350	3700	3940	4660	5200	5200	5950
罐身高H1(mm)		445	530	700	800	1000	1200	1400	1750	1740	2310	2850	2800	3450
罐盖高H2(mm)		270	305	330	370	395	480	505	505	590	625	625	690	690
减速机高H3(mm)		975	975	990	1190	1190	1325	1325	1325	1410	1550	1550	1550	1650
支脚或罐耳高H4(mm)		330	360	420	440	440	530	550	600	600	690	690	750	750
接管高H5(mm)		250	280	280	300	300	300	350	350	400	400	400	400	400
H6(mm)		250	250	250	250	250	315	315	315	320	320	320	350	350
h1(mm)		50	70	65	85	85	110	115	125	150	180	220	200	200
a人手孔		DN80	DN80	DN125	DN125	DN150	300×400
B搅拌孔		DN65	DN65	DN80	DN100	DN100	DN125	DN125	DN125	DN125	DN125	DN125	DN125	DN200
c温度计孔		DN65	DN65	DN65	DN65	DN65	DN100	DN100	DN100	DN100	DN125	DN125	DN125	DN125
d安全阀孔				DN80	DN80	DN100	DN100	DN100	DN100	DN100	DN125	DN125	DN150	DN150
e灯孔		DN65	DN65	DN65	DN65	DN80	DN100	DN125	DN125	DN125	DN125	DN125	DN125	DN125
f备用孔				DN65	DN65	DN125	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150
g安全阀或备用孔		DN65	DN65				DN100	DN100	DN100	DN100	DN125	DN125	DN150	DN150
h视镜孔或备用孔				DN65	DN65	DN80	DN100	DN125	DN125	DN125	DN150	DN150	DN125	DN125
i放料孔		DN65	DN65	DN80	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN125	DN125	DN125
L1-3进出气口		DN20	DN20	DN25	DN25	DN32	DN32	DN50	DN50	DN65	DN65	DN65	DN65	DN65
j1-2出(进)口								DN50	DN50	DN65	DN65	DN65	DN65	DN65
k出(进)口		DN20	DN20	DN25	DN25	DN32	DN32	DN50	DN50	DN65	DN65	DN65	DN65	DN65
安装螺孔N-D3(mm)		4-Φ14	4-Φ14	4-Φ18	4-Φ23	4-Φ23	4-Φ30	4-Φ30	4-Φ30	4-Φ30	4-Φ34	4-Φ34	4-Φ30	4-Φ30
减速机型号		BLY-YB1/0.75	BLY-YB1/0.75	BLY-TB2/1.1	BLY-TB3/3	BLY-TB3/3	BLY-TB4/4	BLY-TB4/4	BLY-TB4/4	BLY-TB5/5.5	BLY-TB6/7.5	BLY-TB6/7.5	BLY-TB6/7.5	BLY-TB6/11
搅拌转速r/min		130/63.85
卡子规格		M16	M16	M16	M16	M20	M20	M16/ M20	M16/ M20	M16/ M24	M16/ M24	M16/ M24	M16/ M24	M16/ M24
卡子数量	人孔/填料	24	28	36	40	32	16/52	16/56	16/56	16/52	16/60	16/60	16/68	16/68
	人孔/机封	24	28	36	40	32	16/52	16/56	16/56	16/52	16/60	16/60	16/68	16/68
设备总量(kg)		445	500	630	915	1090	1730	2240	2530	3270	4650	5290	6360	7680
